Fabriquer un tour à métaux !
Ayant trouvé une perçeuse sur colonne "made in china" je me dis que cela ferait une belle base.
La Tête de la perceuse servira au tour, ainsi que le moteur...
voici les pièces récupérées sur la perceuse !
Les matériaux pour la réalisation du bâti et des chariots étant de récupération, je en peux pas vraiment mettre de « plan » de construction, toutefois, voici un dessin montrant le principe de réalisation...
Et à quoi cela va ressembler, le banc sera vissé et goupillé.
La "tête" et le banc sont assemblés, la contre-pointe est mécano-soudée.
Le plateau de tour a été tourné par un professionnel, un cône permet de le
monter à la place du mandrin.
le palier de contre-pointe est une récupération !
Fabrication du chariot, les glissières sont en bronze !
Et voilà !
Les vis sont des tiges filetées M7, je sais, les vis de "7" sont exotiques pour tout ceux qui n'ont pas connu Citroën........! si si les clefs plates de "11" !) mais le pas est de 1mm ce qui simplifie le positionnement, et elles sont beaucoup plus résistantes que celles de 6 ! (du 8X100 serait bien mais je n'ai pal trouvé de tiges filetées de ce diamètre).
Les volants sont de la récupération
Sur la contre-pointe, un cône permet de monter le mandrin d'origine de la perceuse.
Premier essai avec du Nylon !
deuxième essai avec de l'alu (la pièce était de section carrée)
dernière modification, montage d'un mandrin 3 mors de 100 mm (acheté sur internet)
Un plateau a été fait, soudé sur un axe plus gros que l'original, pour plus de rigidité.
Du coup, comme le plateau n'est plus mobile en translation, il me faut revoir la poupée pour pouvoir effectuer des perçages...
Vue de l'ancien axe, et le nouveau avec mandrin. Les rondelles servent d'entretoise pour caler le roulement intermédiaire (3 en tout)
Le tout monté, avec le moyeux de la poulie qui tient le tout.

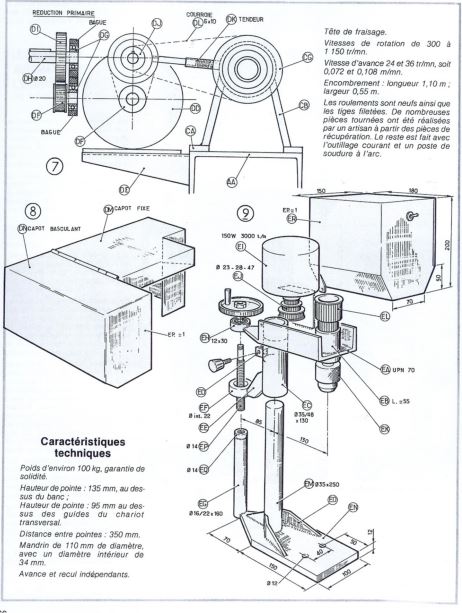

autres idées !....
