L'hydraulique Industriel

1 Introduction :

 L'hydraulique industriel, c'est un domaine très vaste, alors on s'intéresse d'abord aux composants essentiels participant à la réalisation des circuits hydrauliques :(pompes, distributeurs, vérins, limiteur de pression, limiteur de débit...). Ce chapitre présente les caractéristiques de ces composants et les notions de base des systèmes hydrauliques.

 2 Introduction aux systèmes hydrauliques :

 2-1 - Les Circuits De Transport Des Liquides : a) Description générale : Un circuit de transport permet de déplacer un liquide d'une source à un réservoir de stockage.

Un circuit de transport de liquide peut comprendre aussi :

 Une vanne de réglage de débit placé sur la conduite de refoulement

 Une crépine + un clapet de pied placés à l'extrémité basse da la conduite d'aspiration.

 Un clapet de retenu placé à la sortie de la pompe pour empêcher le retour du liquide, il est utilisé pour des grandes hauteurs de refoulement.

c) Les pompes centrifuges :

- Principe de fonctionnement : Le mouvement du liquide résulte de l'accroissement d'énergie qui lui est communiqué par la force centrifuge.

Un circuit d'hydraulique industriel est représenté schématiquement par des symboles conventionnels normalisés. Le rôle d'un schéma hydraulique est de donner un moyen pratique et simple de représentation d'une installation hydraulique

Un schéma hydraulique représente toujours l'équipement en position repos ou initiale, il nous permet de comprendre l'installation dans le but surtout de détecter les défaillances et par suite savoir ou on doit intervenir.

b) Constitution d'un circuit industriel:

- Un circuit hydraulique industriel est constitué de 3 zones :

 1ere zone : Source d'énergie : c'est un générateur de débit. (centrale hydraulique)

 2ème zone : Récepteur hydraulique : transforme l'énergie hydraulique en énergie mécanique. (vérin, moteur hydraulique)

 3ème zone : Liaison entre les deux zones précédentes. On peut trouver dans cette zone :                                              Des éléments de distribution (distributeur).

                                        Des éléments de liaison (tuyaux).

                                       Des accessoires (appareils de mesure, de protection et de régulation).

2-3 : Les constituants d'un circuit hydraulique :

 2-3-1- La centrale hydraulique :

 1)-Définition d'une Centrale hydraulique :

- La centrale hydraulique (appelé aussi groupe hydraulique) est un générateur de débit et pas de pression. La pression augmente lorsqu'il y a résistance à l'écoulement.

- Elle est constituée essentiellement d'un réservoir d'huile, d'un moteur et d'une pompe et d'un système de filtration.

 Réservoir : il permet le stockage de l'huile, protection contre des éléments qui peuvent le polluer, et le refroidissement ;

 Système de filtration :

 il est utilisé pour éliminer les impuretés et les particules solides du fluide ; Pompe : sa fonction consiste à :

 - Générer un débit de liquide

 - Mettre sous pression l'huile sous forme d'énergie hydraulique.

                                                                            Fig7. Corps de filtre haute pression

b)- Sur le retour : Le montage du filtre se fait sur la conduite de retour. La totalité de l'huile est filtrée. Il permet de :

 2- Récupérer les débris provenant de l'usure des composants ou du circuit en général.

3- Maintenir le niveau de propreté du système dans le cas ou il existe des risques importants de pollution ingérée

c)- Sur l'aspiration : Cette filtration doit protéger la pompe. Elle est assez grossière et ne peut arrêter que les grosses particules. Elle se fait à l'aide de crépine

2-1-2 : Les types de filtre dans un circuit hydraulique :

Une filtration de sécurité n'a pas pour objet de maintenir le niveau de propreté d'un système. Elle doit toujours être concue en fonction de la filtration de dépollution qui l'accompagne.

2-2: La pompe hydraulique :

 1-Généralités :

 2-2-1 : Rôle de la pompe dans un système hydraulique :

La pompe est destinée à transformer une énergie mécanique fournie par un moteur, en énergie hydraulique. Son rôle se limite à aspirer l'huile de réservoir et de la refouler. La pompe fournit un débit. Elle est donc un générateur de débit.

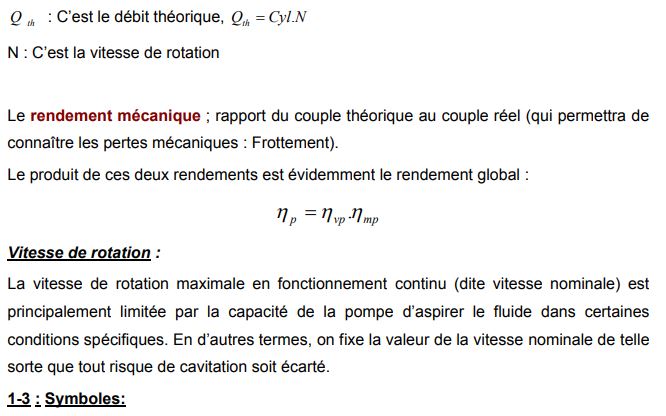

1-2 : Les caractéristiques générales d'une pompe:

 Une pompe se caractérise par :

 - son débit

- sa cylindrée

- son rendement

- Son sens de rotation

- Sa vitesse de rotation

Caractéristiques de la pompe à engrenage à denture intérieure

 ! Cylindrée : 250 cm3 / tour maxi

 ! Pression de service : 250 bars maxi ! Peu de pièces en mouvement

! Faible encombrement

 ! Combinaison possible de plusieurs pompes

 ! Aptitude à tourner vite : de 300 à 3000tr/min

 ! Bruit de fonctionnement très faible

 ! Rendement élevé : 0,9
