LA MÉTROLOGIE

1 DÉFINITION

La métrologie est l'ensemble des moyens techniques utilisés pour le contrôle de pièces mécaniques.

2 LES CONTRÔLES

En mécanique générale, la métrologie des fabrications s'intéresse : - au contrôle des pièces exécutées ou en cours d'usinage - au contrôle, sur machine de la position de la pièce par rapport à l'outil - à la vérification géométrique des machines-outils - au contrôle statistique des performances possibles sur chaque machine-outil

En mécanique automobile, la métrologie s'intéresse : - au contrôle des organes mécaniques pouvant subir une usure ou une déformation due au fonctionnement (ex: frottement cylindre/piston)

3 CONDITIONS D'EXÉCUTION

- température ambiante de la pièce à contrôler et des instruments de mesures voisine de 20° - pièce à contrôler propre - ébavurage convenable - la grande précision des appareils de mesures impose : * manipulation soignée (pas de choc) * un entretien régulier et approprié * un rangement systématique après utilisation.

4 LES APPAREILS DE MESURES

Calibre à coulisse, pied de profondeur, micromètre ou palmer, jauge, tampons, calibres à machoires, bagues, comparateurs.

5 TYPES DE MESURES

- par mesure directe : calibre à coulisse, miromètre - par comparaison : comparateur, cale étalon - par calibrage : jauges de tolérances maxi et mini, calibres à machoires

LE CALIBRE À COULISSE

Cet appareil de mesure directe, entièrement en acier inoxydable, peut être de dimensions et d'utilisations variables, en fonction de sa longueur et de la forme de ses becs. Certaines versions très modernes possèdent un cadran facilitant la lecture.

PRÉCISION DE MESURES

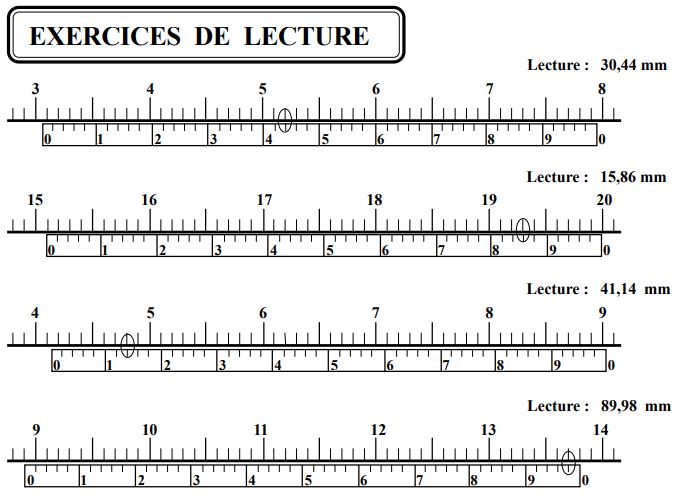

Si la règle est toujours graduée en mm, il n'en est pas de même pour le VERNIER. Celui-ci, gravé sur le coulisseau, a une graduation particulière dont le nombre de divisions va déterminer la précision de lecture du calibre à coulisse. Le Vernier au 1/10è possède 10 graduations égales, et mesure 9 mm. 1 graduation = 0,9 mm. Précision du 1/10è = 0.1 mm Le Vernier au 1/20è possède 20 graduations égales, et mesure 19 mm. 1 graduation = 0,95 mm . Précision du 1/20è = 0.05 mm Le Vernier au 1/50è possède 50 graduations égales, et mesure 49 mm. 1 graduation = 0,98 mm. Précision du 1/50è = 0.02 mm

LE PIED DE PROFONDEUR

Cet appareil est une variante du calibre à coulisse. Il permet la mesure des profondeurs et la méthode de lecture utilisée est strictement identique au calibre à coulisse.

EXEMPLE : LE VERNIER au 1/10è

Dans la partie cylindrique d'un corps en acier forgé, dont la forme générale est celle d'un C, se visse la partie filetée d'une touche mobile. Cette touche filetée peut recevoir le mouvement de rotation, soit de la douille moletée, soit du bouton également moletée du système de friction.

PRÉCISION DE MESURES

Le micromètre est un instrument beaucoup plus précis que le calibre à coulisse. Grâce à la touche mobile à vis micrométrique au pas de 0,5 mm, la précision de lecture est de 1/100è de mm. D'autre part : - Les erreurs résulant de l'inégalité de pression de l'appareil sur les pièces à mesurer se trouvent éliminées par le système de friction. - Les déformations de l'appareil sont négligeables, le corps pouvant avoir une section suffisante pour rendre toute flexion impossible. - Les incertitudes de lecture sont très faibles, puisqu'une variation de cote de 1/100è de mm nécessite la rotation de la douille de la valeur d'une division, équivalent environ à 1 mm en longueur développée

PRINCIPE DE LA LECTURE

VIS au PAS de 0,5 mm :

Le tambour est gradué en 50 parties égales. Chaque partie représente une lecture de 1/100è de mm. Il faut donc tourner le tambour de 2 tours pour que la touche mobile se déplace de 1 mm. De 1 à 49 centièmes, la lecture est directe. de 51 à 99 centièmes, il aura fallu ajouter 1 demi millimètre visible sur le manchon pour obtenir la valeur exacte. Nous voyons donc que la lecture au micromètre présente une particularité demandant une certaine attention pour ne pas commettre d'erreur.
